「スプリングワッシャーを凌ぐ戻り止め性能と使いやすさを重視した連結構造の中ボルト・ナット・座金のセット」


D-LOCK

D-Lock(ドーブチロック)は、建築工事標準仕様書(JASS 6)に定められた鉄骨工事でいう母屋、胴縁などの比較的軽微な構造物の接合を目的に開発された中ボルト・ナット・座金のセットです。


1. 作業性の高い2ピース構造


 高所、あるいは狭いスペースで小径ボルトに座金等を取り付けながら行うボルト取り付けは、意外に困難を伴う作業です。D-Lock(ドーブチロック)は、そのような現場での作業性を考慮して、付属する機能部品をあらかじめ組み込んだシンプルな2ピース構造としました。これによって、付属品の入れ忘れや落下、紛失を防ぎ、確実に作業を安全に行うことが可能となります。

2. 強い戻り止め効果


 建築基準法施行令において、中ボルト接合を用いる場合には戻り止め処置を施すことが義務づけられています。
戻り止めには一般に、スプリングワッシャーやダブルナットを用いる方法が多く採用されていますが、弊社ではねじ緩み試験機による性能比較の結果、より高い効果を得られる皿ばねを採用しました。適切なトルクで施工することによって強い戻り止め効果を発揮します。

3. コンプライアンス社会にマッチ


 必要な場合にはお客様自身に性能確認試験にお立合いいただきます。また、セット単位でのロット管理がなされており、成績表の提出や生産管理情報の開示、さらには素材まで遡ることができるトレーサビリティを備えています。まさに、コンプライアンス社会にマッチした安心安全な製品といえるでしょう。




岡總株式会社 大阪九条支店西日本営業部 06-4393-8549 D-LOCK(ドーブチロック) 相談窓口まで
お急ぎでない方は「お問い合わせ」ページ内のフォームよりお願いいたします。

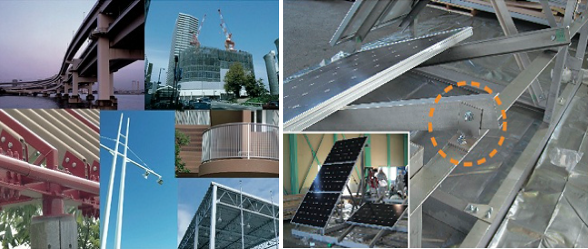

▼D-LOCKはあらゆる用途・シーンで活躍します!
比較的軽微な構造物のボルト結合に

・主な用途
  住宅、工場、橋梁、通信設備、環境機器、遊具などの建造物、屋外照明、室外機、ソーラーパネル等の
架台設置・固定 他
ドーブチロック

▼振動テストによる比較
D-Lockと一般のボルト、ナット、ワッシャーのセットをユンカー式ネジゆるみ試験機を用い時間経過における軸力低下の比較を行いました。結果は一般のセットと比較してもD-Lockの優秀性は一目瞭然です。
耐振動
