| １． |
なぜISO規格の8.8、10.9なの？ |
|
長年使用されてきた8T,11T六角ボルトがJIS規格品の8.8、10.9変更されました（H4.4）が、
さらに、国際規格（ISO）への適応が要求される造船、エンジン、原子力、自動車、重電、建機
などの先端分野では、より一歩進んでISO8.8,ISO10.9の要求頻度が高くなって来ています。
|
| ２． |
特長 |
|
（１） 機械的性質はJISと同じ
【使用材料】 ISO 8.8 ： M6 ～M16 冷間圧造用炭素鋼
M20～M24 低炭素ボロン鋼
ISO 10.9 ： M6～M30
SCM435
（２） JISとは形状が異なる
首裏にワッシャーフェイス（Wフェイス）が付いています。
Wフェイスのメリット
は座面に100％接触できるため、
ボルトの軸力を均一に伝えるメリットがあります。

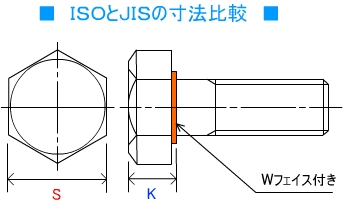

（３） 二面幅（S）、頭部高さ（K）寸法においてJISとは異なるサイズがあります。
 特に二面幅寸法はM10,M12,M14,M22においてのみJISとは異なりますので、
締付け工具の配慮が必要です。 （下記 ISO、JIS寸法比較表参照）
|
|
|
|
|
径 |
10 |
12 |
14 |
22 |
| ＩＳＯ |
Ｋ（頭部高さ） |
6.4 |
7.5 |
8.8 |
14 |
| Ｓ（二面幅） |
16 |
18 |
21 |
34 |
| ＪＩＳ |
Ｋ（頭部高さ） |
7 |
8 |
9 |
14 |
| Ｓ（二面幅） |
17 |
19 |
22 |
32 |
単位 ： ㎜ |
|
