| Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇ ( ﾊｲﾊﾟｰﾛｰﾄﾞｽﾌﾟﾘﾝｸﾞ ) ～ナットのゆるみ、脱落防止～ | |
|
ナットの緩みや脱落防止策としてはこれまで ボルトに穴を空けた後に割りピンを差し込む 方法やダブルナット方式で落下を防ぐ手間の かかるやり方を取ってきましたが、 今回ご紹介する商品はスプリングによる装置で ナットの脱落を防止する新製品です。 ボルトにナットを回し入れた後、スプリングを 手でボルトに指し込み、ナットが落ちるのを防ぐ だけの熟練を要さない簡易で維持管理のいらない 優れた施工性を持つ新製品です。 ボルトサイズＭ６～Ｍ４２の１２規格。巻き数は５。 巻き方向は右。ボルトサイズ毎にスプリング長も 設定されている。 ナットの落下力をスプリングが引っ張り応力と せん断応力に変えピッチに固く巻き付くため、 一度装着したスプリングは決してはずれない。 昨年３月に特許取得。 |
| 【お問合せ・ご注文窓口】 E-MAIL：sun-horse@okaso.co.jp TEL： 06-6252-5510 （営業時間：平日8：30～17：30） |
|
|
|
| Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの取付手順 | ||
 |
 |
 |
| ① まず、ボルトにナットを締め付けた後、ボルトのねじ切り部の先端を見つけておく。 | ② Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇを写真に示すようにフック部ではなくコイリング部を持つ。 | ③ Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの先端部を①で示した部分に合うように持ってくる。 |
 |
 |
 |
| ④ ③のようにボルトのねじ切り先端部とＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの先端部を合わせたら、ボルトに押し込むようにＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇを押さえつける。 | ⑤ Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇを押さえつけた状態で、ボルトにＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇをねじ込む。 | ⑥ コイリング部を持ち直し、Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇをボルトに１巻半ぐらいまでねじ込む。 |
 |
 |
 |
| ⑦ １巻半ぐらいねじ込んだら、コイリング部からフック部に持ち替える。 | ⑧ フック部をねじり、Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇをボルトにねじ込む。 | ⑨ フック部を持ち替え、更にＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇをボルトにねじ込んで行く。 |
 |
 |
 |
| ⑩ フック部を持ってねじ込んで行きＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの先端部がナットにあたるまでねじ込み、装着完了。 | ⑪ コイリング部をねじ込んでもナットにＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇがあたらない場合については以下の通りにする。 | ⑫ まず、フック部を起こすように引張り、フック部の根元側に倒す。 |
 |
 |
|
| ⑬ フック部の先端を持ち上げた状態で、Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇをボルトにねじ込んで行く。 | ⑭ Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの先端部がナットにあたるまでねじ込み、装着完了。 | |
| ボルトサイズ | 巻数 | 巻方向 | 全長（ｍｍ） |
| Ｍ６ | ５ | 右 | １０ |
| Ｍ８ | ５ | 右 | １２ |
| Ｍ１０ | ５ | 右 | １４ |
| Ｍ１２ | ５ | 右 | １５ |
| Ｍ１６ | ５ | 右 | １８ |
| Ｍ２０ | ５ | 右 | １９ |
| Ｍ２２ | ５ | 右 | ２２ |
| Ｍ２４ | ５ | 右 | ２５ |
| Ｍ２７ | ５ | 右 | ２６ |
| Ｍ３０ | ５ | 右 | ２７ |
| Ｍ３６ | ５ | 右 | ３０ |
| Ｍ４２ | ５ | 右 | ３６ |
| 試験結果 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

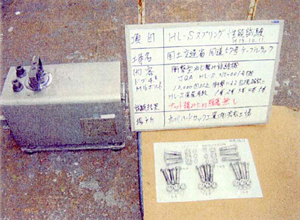

＜ナットの脱落試験＞ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
１． Ｍ１２
２． Ｍ１６
３． まとめ 本試験において全てのＨｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇを装着したナットは脱落しなかった。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

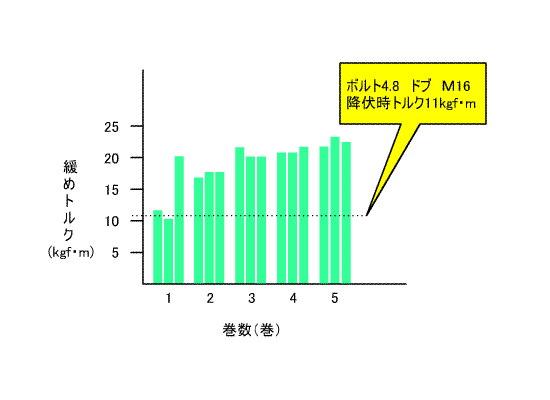

＜巻数毎の性能試験＞ ●試験体 ボルト・・・４．８ ドブ Ｍ１６×６５ ナット・・・ドブ ２種 Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇ・・・Ｍ１６ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの緩み止めトルク・・・２２～２４ｋｇｆ・ｍ ★Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの緩み止めトルクは、ボルトの降伏時トルクの約２倍のトルク ★Ｈｙｐｅｒ Ｌｏａｄ Ｓｐｒｉｎｇの緩み止めトルクの軸力換算値はボルトの引張り強さより高い軸力  |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 納入実績 | ||||||||||||||||||
|

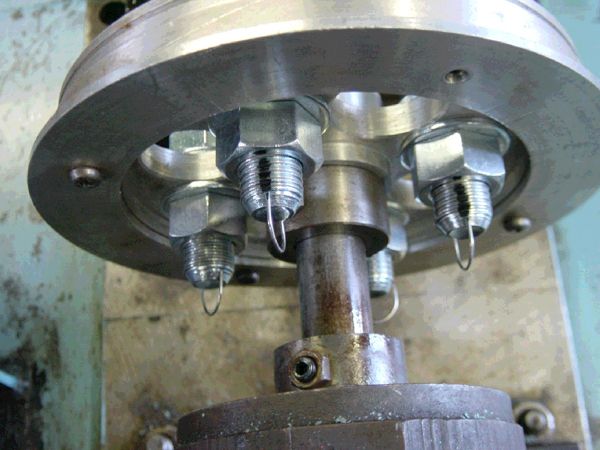

Ｈ１４．１．１１ 中央発条工業株式会社 回転体試験機

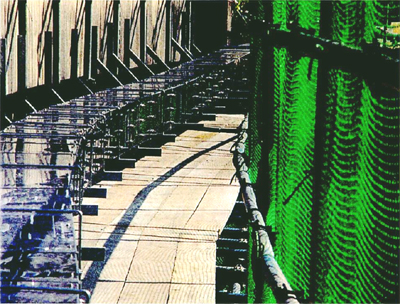

Ｈ１３．１２．１８ ＪＲ西日本 中川原橋梁

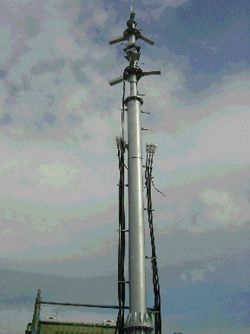

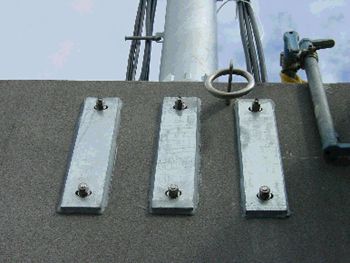

Ｈ１３．９ Ｊ－ＰＨＯＮＥ ビル柱 小倉興産西館屋上（北九州市小倉北区）

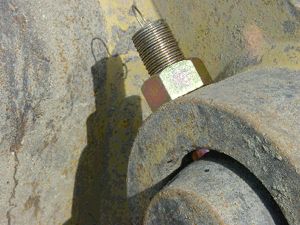

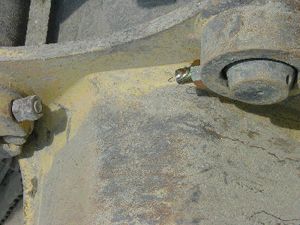

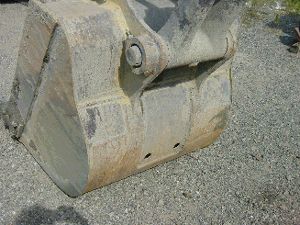

Ｈ１３．９ 株式会社ＫＴＬ パワーショベル

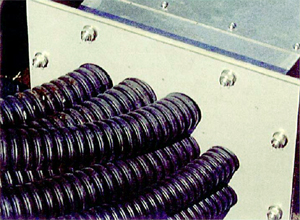

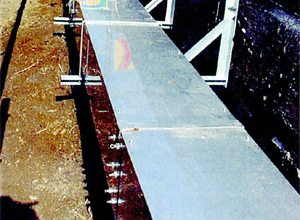

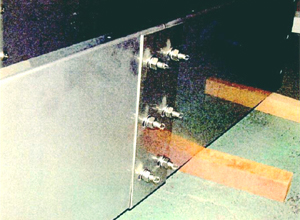

Ｈ１３．１０．２５ 工事名 ： 国土交通省 熊本５７号一の宮地区情報ＢＯＸ（その１・２・３） サイズ ： Ｍ１０ Ｍ１２ Ｍ１６
|
||||||||||||||||||
